粉煤灰漿滾筒篩主要由電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。粉煤灰漿不銹鋼滾筒篩機是分選技術上運用廣泛的一種振動篩分設備，本文將為大家介紹一下粉煤灰漿滾筒振動篩結構組成及工作原理，方便大家更好地了解設備。

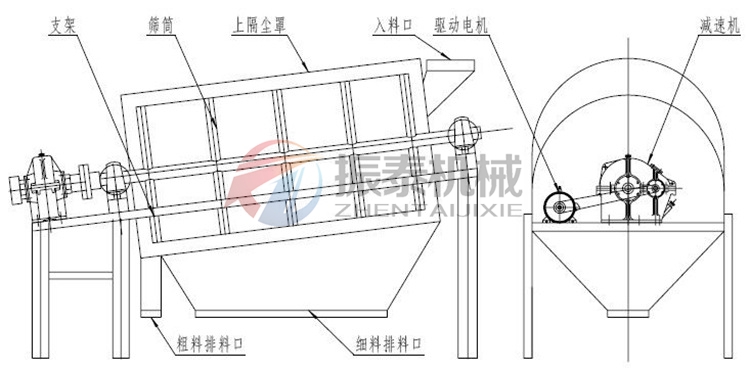

粉煤灰漿滾筒振動篩結構組成：

?粉煤灰漿滾筒振動電機--

   是粉煤灰漿滾筒篩的振動來源，常用振動電機為YZUL系列立式振動電機，采用先進的單法蘭結構，設計精巧，運行安全可靠，單法蘭結構使得立式振動電機安裝維護方便，同時可大大減輕主機重量。

作用：通過振動電機激振力的作用使物料在篩面上運動。

?粉煤灰漿滾筒振動減速機

是一種由封閉在剛性殼體內的齒輪傳動、蝸桿傳動、齒輪-蝸桿傳動所組成的獨立部件，常用作原動件與工作機之間的減速傳動裝置 。

作用：降速同時提高輸出扭矩，扭矩輸出比例按電機輸出乘減速比，但要注意不能超出減速機額定扭矩；

?粉煤灰漿滾筒振動裝置

采用組合式篩網，其由傳動輪通過聯軸器傳至主軸，該篩網安裝與焊接在主軸的滾籠上。物料從進料端進入，在滾籠不斷回轉、分級，從下方出料口均勻流出，其有效地將成品與返料分離，從而降低勞動強度。

?粉煤灰漿滾筒振動機架

該機機架均采用優碳鋼板、槽鋼焊接而成，并通過了嚴格的產品合格認證和特定的工藝要求，已達到本機所使用的目的。

?粉煤灰漿滾筒振動密封蓋

防止物料泄漏以及外界粉塵進入內部。

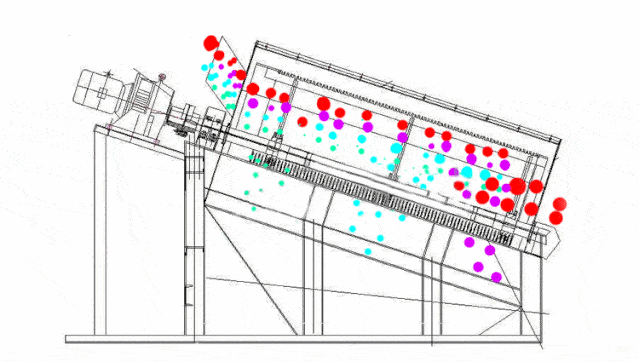

粉煤灰漿滾筒振動篩工作原理：

  粉煤灰漿滾筒篩啟動后，電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。
